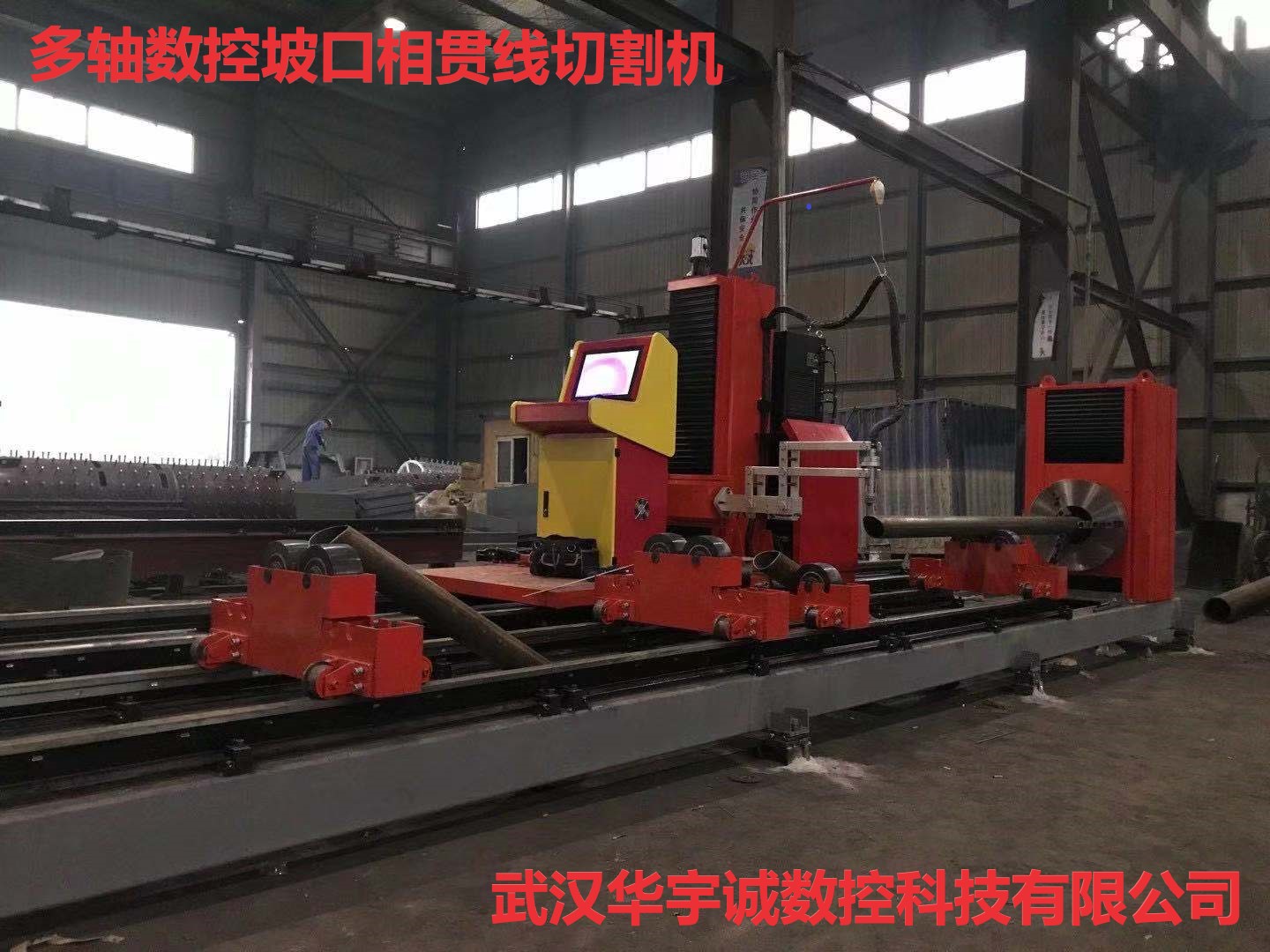

數控相貫線切割機采用計算機控制,交流伺服或步機電機驅動,八軸或二軸動?？蓪崿F(xiàn)坡口和無坡口管道接口的相貫線切割。切割方式可選數控火焰相貫線切割，等離子數控相貫線切割等方式，數控相貫線切割機設備具有多種切割程序記憶功能、切割數據軌跡保持功能、軌跡自動演示功能、管子自動檢測、仿行跟蹤功能、數控自動定位、多種速度控制、定角度和變角度坡口面切割切能。數控相貫線切割機系統程序選用方便快捷,  顯示界面直觀簡化, 切割精度穩定。該設備廣泛應用于石油、船舶、鋼結構、建筑等行業。

相貫線切割設備功能說明：

   1、等離子坡口角：縱橫向均為±45°；

   2、切割速度自動無級調速，連續切割設定；

   3、正交母管騎座式開孔切割，正交母管插入式開孔切割；

   4、斜交母管管面開孔切割，斜交母管管面偏心開孔切割；

   5、正交和斜交支管切割，正交和斜交偏心母管切割，正交和斜交偏心支管切割；

   6、母管管面矩形切割，母管槽形中心、偏心切割；

   7、圓管焊接彎頭、“蝦米節”斜截面切割；

   8、多支管相交母管管面開孔切割；多支管相交支管管端切割；

   9、操作簡單不需編程，只需輸入相互配合的管子的半徑、相交角度、子管與母管等參數，機器就能自動切割出管子的相貫線、相貫孔以及焊接坡口。針對方管、矩形管、槽鋼、H型鋼等的工件進行類似于圓管加工的專機產品。

相貫線切割機設備軟件功能介紹

   本軟件是一款通用的管子相貫線計算，相貫線切割機套料與切割軟件。本軟件具有功能多、使用簡便等優點。用戶只需要導入制作好的零件即可，本軟件能夠根據用戶導入的零件自動的計算出切割線，自動套料的功能可以使您一次性的將一整根鋼管原料切成多段鋼管，中間無需人工干預。實現了鋼管切割和鋼板切割一樣方便快捷。并且自動排料實現原料使用的優化，為您節省材料費用的同時大大降低了切割時間，提高切割機的使用效率。

   本軟件現在可以生成并且切割下列類型的管切割節點：

   普通版本支持管子垂直切斷和傾斜切斷，專業版本支持方管、圓管打坡口和槽鋼切割功能。

   管子上開各種形狀的孔，只要是在solidworks下開出的孔，本軟件就能將所畫出的孔自動識別出來。

   本軟件支持引入線添加、切割補償、零件間間距、軌跡共邊、手動套料、生成軌跡編輯功能。

   在套料結束后，本軟件能夠?qū)⑻琢辖Y(jié)果直接顯示出來，用戶可以一目了然的查看結果

   本軟件具有動態模擬切割的功能，能夠動態的對套料的結果進行模擬切割，用戶可以直觀的觀看到切割情況。

   本軟件中用戶可以自己維護原料數據，可將套料結束后的原料結果同步到原料數據庫中，方便下次切割。

   本軟件能夠自動生成G代碼文件。

   本軟件能通過輸入?yún)?shù)自動生成管材的原始零件功能

   本軟件能夠?qū)⑻囟ǖ腉代碼文件從新返回生成圖形的功能。

   軟件可擴展性強。如用戶特殊要求，我們可以根據用戶需求進行定制開發。

    1.模塊：圖形導入功能

    功能簡述：能夠直接導入SolidWorks下的（SLDPRT）文件，普通版自動識別方管、圓管軌跡，專業版識別槽鋼、方管、圓管坡口，軌跡線以高亮顯示。

    2、模塊：套料功能

    功能描述：對同種規格的零件可以同時套料，也可按導入順序進行手動進行省料方式套料。套料結果可顯示在界面上，同時將起弧點，切割軌跡線，軌跡標號等都可以顯示出來。

    3、模塊：工藝參數功能

    功能描述：可以實現套料時共邊、切割補償、引入線添加、軌跡是否按面還是按原點距離進行切割、套料時零件之間的距離、割槍是否提前轉動、軌跡是否需要人為刪除、零件是否需要手動排料（夾具影響尾料可能只是長工件）、軌跡是否防止干涉等;

    4、模塊:（1）坡口功能

    功能描述：可實現對方管和圓管進行打坡口。實現動態坡口和固定坡口，中間開孔都是以固定坡口，用戶不需要進行二次加工。

    （2）動態仿真

     功能描述：可進行動態仿真效果，零件和=割槍進行動畫演示。

    （3）模型自動生成

     功能描述：通過輸入?yún)?shù)直接在SolidWorks下生成原始零件模型。

    （4）G代碼返回功能

     功能描述：導入G代碼文件，可將G代碼文件繪制出來。繪制以線條繪制，支持方管、圓管。

    （5）材料庫和余料庫

     功能描述：可以具有材料庫管理和余料管理功能，套完料余料可直接保存到原材料庫中。

    （6）G代碼任意搭配

     功能描述：G代碼文件中可任意組合，兩軸、四軸、五軸等，行走方向可調節，對刀點可設置。
