卷料激光切割機廠家談卷料激光切割生產線技術特點
發布時間：2023-07-29 16:09:17今天卷料激光切割機廠家小編給大家卷料激光切割生產線技術特點，想知道的小伙伴趕緊一起來看看吧。

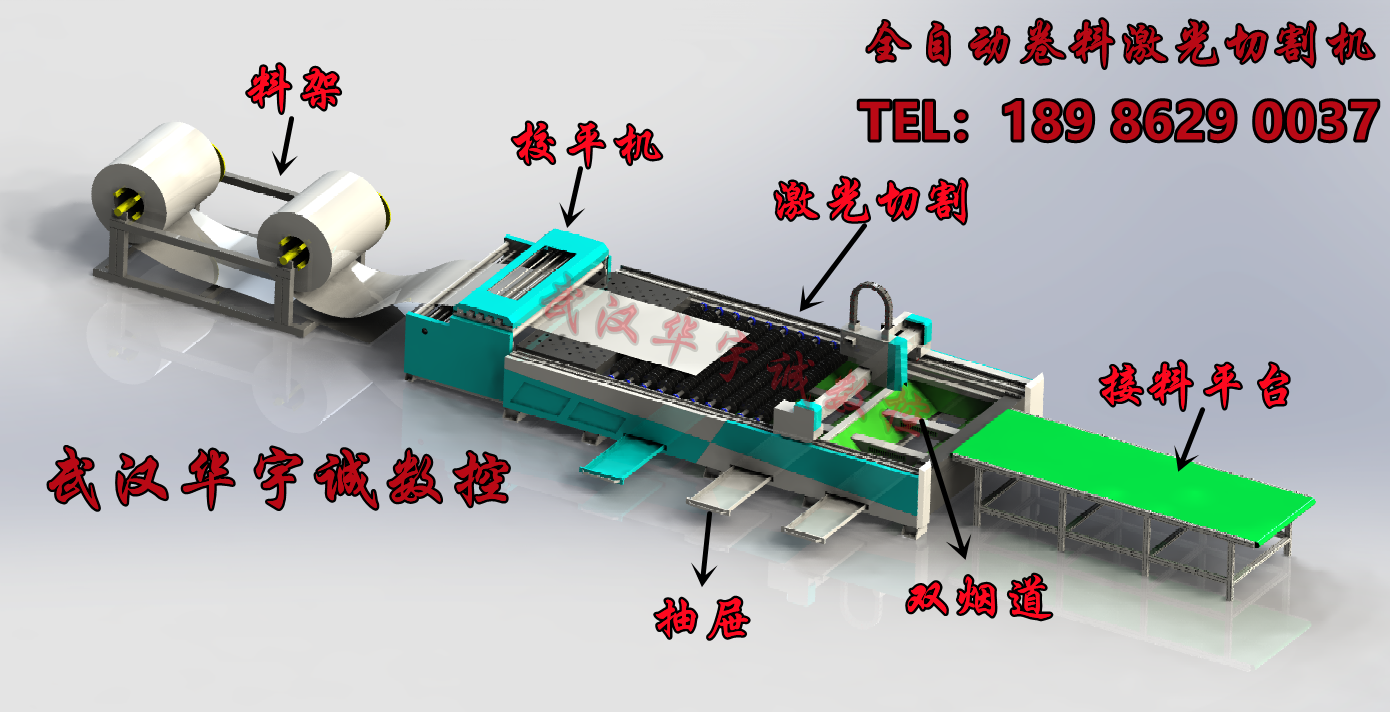

卷料激光切割生產線是以數控技術為基礎，結合計算機技術、通信技術和數據庫管理技術的優良制造技術，適用于大批量零件的生產。
該生產線具有以下特點:
(1)卷料激光切割機采用Pachu系統控制電機同步。切割機的工作臺為履帶式切割臺，配有針式切割條。加工時，切割臺與開卷伺服進給同步，同速運行，實現卷材切割。適用材料厚度為0.6 ~ 2.0 mm(碳鋼)，重復定位精度可達0.02 mm，定位精度在0.02 mm/m以內，.大聯動速度可達120m/min。
(2)卷料激光切割機機身采用鋼板焊接結構，通過壁爐高溫回火，徹底消除焊接應力。加工時，用數控龍門銑床一次性加工床身兩側導軌和齒條的安裝面， 了機架兩側導軌和齒條安裝面精度的一致性。
(3)橫梁采用鋼板焊接箱型結構，高溫回火后加工而成。經過設計中的有限元分析計算，橫梁具有強度高、重量輕的特點，使機床系統具有較高的動態性能， 了加減速時精度的穩定性。如果對梁的運動響應特性要求很高，可以使用鑄鋁梁，鑄鋁梁重量相對較輕，動力性能較好，但成本較高。
(4)料架的送料由變頻器控制，送料動作更加平穩，在運動過程中不易變形和變形。支架為懸臂機構，將整個支架焊接成型，然后卸壓退火，一次裝夾成型軸承孔，使車架承受更大的重量，工作更穩定。料架采用液壓伸縮，自帶裝載小車，操作靈活。
(5)矯直機矯直輪采用軸承鋼，表面加厚電鍍，耐用耐磨。校正調整采用同步渦輪和蝸桿調整，有電動和手動兩種方式，操作簡單方便。所有校正輪均由齒輪驅動，并配有支撐輪，有效增強了校正輪的剛性，提高了校正質量。
(6)送料器由伺服電機驅動，伺服電機驅動板材在輸送輥上沿送料方向移動，輸送輥用于支撐板材；送料器的送料位置包括一個和兩個導向結構，一個導向結構卡在板材的兩側，以限制板材在寬度方向上的移動，從而防止板材在送料過程中打滑；兩個導向結構壓靠在板材上，限制板材沿厚度方向上下移動，作用是將板材壓靠在輸送輥上，從而防止板材傾斜。為了 更..的進給，速度測量機構，包括測量輪和編碼器，可以安裝在傳送輥的前面。通過測量輪的轉動，將轉速傳遞給編碼器并反饋給控制系統，從而實現..的切割控制。
卷料數控切割機通過在線控制技術，自動完成卷材開卷、整平、送料、切割、下料等一系列工序。同時，在生產線的工作過程中，可以實現切割零件的自由轉換，提高整條生產線的自動化程度和加工靈活性。
關于卷料切割機設備（http://www.fslkb.com/show-14-149-1.html），你還想了解哪些方面的內容呢？歡迎留言告訴我們，武漢華宇誠激光科技將竭誠為您解答。
