     卷料激光切割機具備開卷、送料、切割、下料四大功能，由單一切割升級為一站式加工生產線。

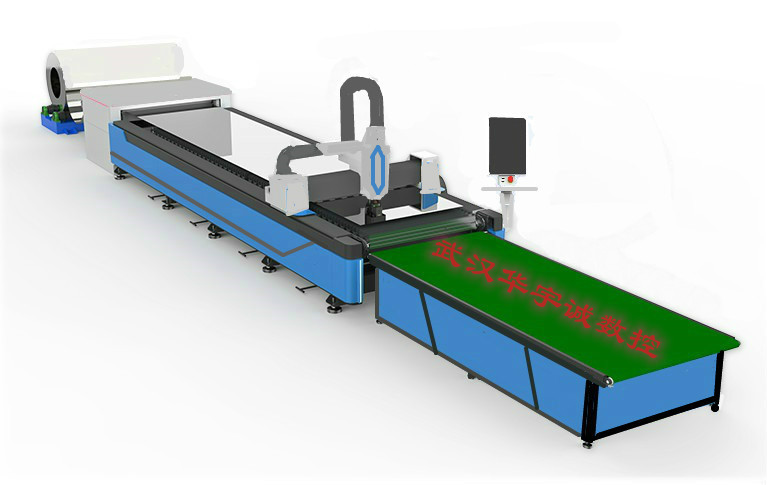

    滾動平臺激光切割機是一種帶材多工位激光切割裝置，屬于激光切割技術領域，尤其適用于金屬帶材的激光切割。金屬帶材在開卷機開卷后，經矯平機矯平，由精密送料機進行勻速精密的送料，激光切割機可跟隨帶材的行進同步速度下對帶材卷料進行切割。該機型設計能夠滿足在帶材連續勻速行進輸送的同時，實現帶材行進不停車的切割作業。

技術參數

卷材卷料要求：

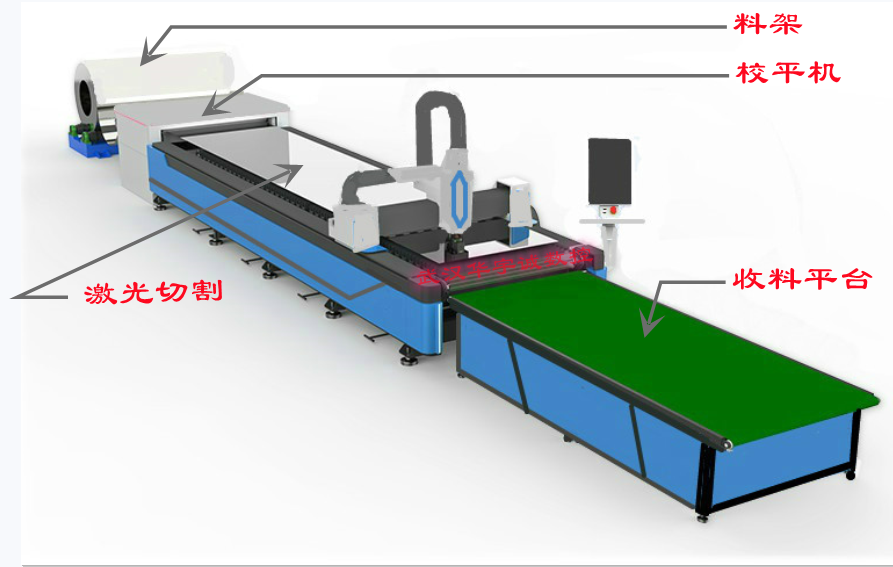

產品功能

1．材料架

  （1）功能：用于支撐卷料放料。

  （2）主體構造：機架、膨脹組件、主軸、壓托料臂組件、離合組件、電動部

       分等組成。

  （3）機架：由普通碳鋼板與200×150矩形管拼焊，串聯主軸和兩個軸承座一次  焊接而成，經數控落地鏜銑床精細加工保證主軸同心；配有矩形管拼焊支撐架，支撐架體面有7.5噸的絲桿升降機，拖住鋼卷另一端，增強了穩定性。

  （4）膨脹組件：膨脹范圍直徑Φ450mm～Φ530mm，zui大寬度1500mm 增加聚氨酯套可實現zui大內徑608mm鋼卷的加工，弧形板與主軸采用方鐵連接滑動膨脹。

  （5）主軸：由45#圓鋼調質精車加工，承重15噸。

  （6）壓托料臂組件：用起于卷料的松緊的壓料，輔助材料進料到整平送料機的輔助。

  （7）電氣動力：變頻器調速，5.5KW電機配擺線針減速機帶鏈條傳動。

  2．整平機送料機

  （1）功能：用于校平材料與定長尺寸送料。

  （2）主體構造：整平滾輪、電動部分、進出料扶座組件。

  （3）整平滾輪：由40Cr圓鋼調質后加工高頻處理，經電鍍和外圓磨精磨 表面光澤無痕跡，硬度達到HRC62度以上。整平滾輪上4下5排列，直徑100 mm，整平軸渦輪渦桿伺服電機調節整平滾輪，可儲存5組校平數據，操作方便。

  （4）送料滾輪：由上下2條滾輪軸送料，進料端上夾送材料為耐磨聚氨酯滾輪，采用氣動控制放松送料。

  （5） 進出料扶座：由7條電鍍滾筒托料，兩組擋料輪擋料，擋料寬300mm-1500mm。

  （6） 上下校平輥中間位置各有一排支撐托輥，支撐輥?zhàn)鳛樾Ｆ街?，支撐輥為?下6排列，對于寬板的校平精度更高。

產品配置清單：

基本配置

• 開卷機1套（含2個料卷）可選擇4個料卷

• 十一輥校平機1套

• 激光切割主床身1套

• 落料平臺1套（皮帶輸送）可選擇不銹鋼鏈板輸送

• 配電操作柜1套
